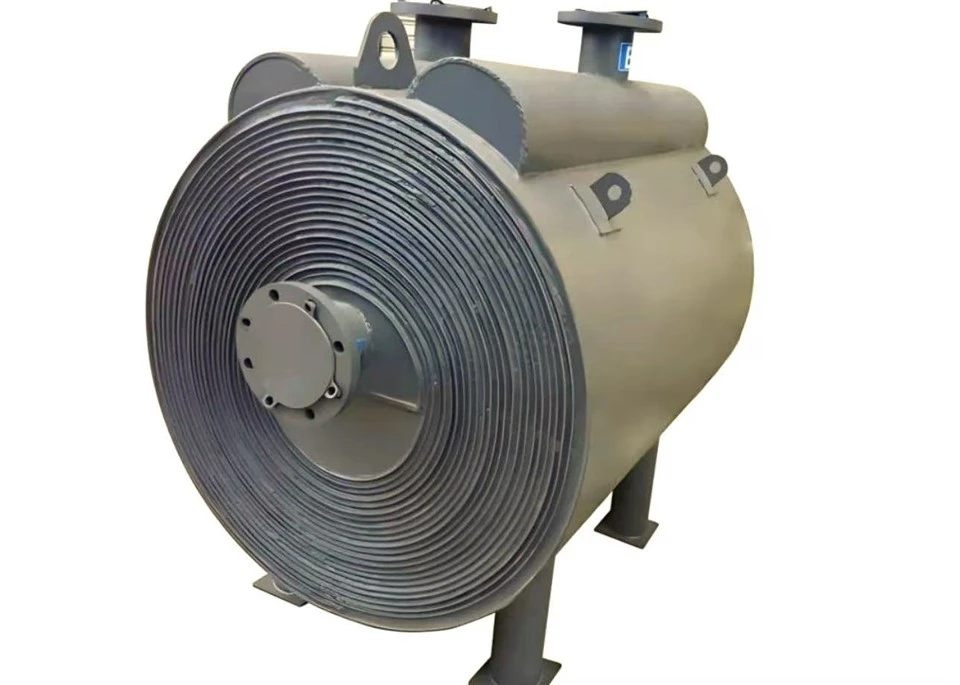

Bộ trao đổi nhiệt vết thương dạng xoắn ốc hiệu suất cao-

Bộ trao đổi nhiệt vết thương xoắn ốc hiệu suất cao-là một thiết bị trao đổi nhiệt nhỏ gọn dựa trên thiết kế cấu trúc vết thương xoắn ốc và thuộc loại cốt lõi của bộ trao đổi nhiệt gián tiếp gián tiếp hiệu suất cao.-Nó sử dụng các tấm kim loại mỏng làm bộ phận truyền nhiệt, tạo thành các kênh dòng hình khuyên đồng tâm bằng cách cuộn xoắn ốc các tấm truyền nhiệt và các dải cách nhau. Nó cho phép hai chất lỏng tham gia trao đổi nhiệt hoàn thành quá trình truyền nhiệt trong các kênh xoắn ốc độc lập tương ứng của chúng. Nó được sử dụng rộng rãi trong các bước gia nhiệt, làm mát, ngưng tụ, bay hơi chất lỏng công nghiệp và các bước quy trình khác, đồng thời là thiết bị quan trọng để sử dụng năng lượng nhiệt công nghiệp hiện đại và chuyển đổi{5}tiết kiệm năng lượng.

Tính năng cốt lõi của sản phẩm

01/

Hiệu suất truyền nhiệt cực caoBộ trao đổi nhiệt này sử dụng chế độ trao đổi nhiệt-dòng điện thuần túy, trong đó hai chất lỏng chảy ngược chiều nhau trong kênh xoắn ốc, tối đa hóa chênh lệch nhiệt độ giữa chất lỏng nóng và chất lỏng lạnh. Hệ số truyền nhiệt được cải thiện 30%-50% so với bộ trao đổi nhiệt vỏ-ống truyền thống. Đồng thời, thiết kế kênh dòng xoắn ốc tạo ra sự nhiễu loạn mạnh trong quá trình dòng chất lỏng, giúp giảm hiệu quả độ dày của lớp ranh giới truyền nhiệt và tránh làm giảm hiệu suất truyền nhiệt do dòng chảy tầng gây ra. Nó tránh được sự giảm hiệu suất truyền nhiệt do dòng chảy tầng và duy trì hiệu suất truyền nhiệt tuyệt vời ngay cả trong điều kiện tốc độ dòng chảy thấp.

02/

Cấu trúc nhỏ gọn và sử dụng không gian caoThiết kế cuộn dây xoắn ốc giúp mở rộng đáng kể diện tích truyền nhiệt trong một thể tích thiết bị hạn chế, đạt được diện tích truyền nhiệt là 200-600 m2/m³ trên một đơn vị thể tích, gấp 3-5 lần so với bộ trao đổi nhiệt vỏ-và ống. Lấy thiết bị xử lý cùng tải nhiệt làm ví dụ, dấu chân của nó chỉ bằng 1/4 đến 1/2 so với bộ trao đổi nhiệt truyền thống, khiến nó đặc biệt phù hợp với các tình huống công nghiệp bị giới hạn về không gian, chẳng hạn như như giàn khoan ngoài khơi và thiết bị hóa học tích hợp.

03/

Khả năng chống bám bẩn mạnh mẽDòng chảy hỗn loạn của chất lỏng trong kênh xoắn ốc tạo ra hiệu ứng tự làm sạch nhất định, khiến các hạt rắn trong chất lỏng ít có khả năng lắng đọng trên bề mặt của tấm truyền nhiệt. Trong khi đó, khoảng cách kênh dòng chảy có thể được điều chỉnh bằng cách đặt chiều cao của các thanh đệm. Đối với chất lỏng chứa một lượng nhỏ tạp chất hoặc độ nhớt cao, cấu trúc kênh dòng chảy rộng có thể được thiết kế để giảm hơn nữa nguy cơ tắc nghẽn và giảm tần suất vệ sinh và bảo trì thiết bị.

04/

Khả năng chịu áp suất và chịu nhiệt độ tuyệt vời Thân chính của thiết bị được làm bằng vật liệu kim loại chống ăn mòn-như thép không gỉ, hợp kim titan và Hastelloy, đồng thời kết hợp với công nghệ hàn kín và đệm kín kim loại, thiết bị có thể thích ứng với các điều kiện làm việc với áp suất tối đa 40MPa và nhiệt độ tối đa 600 độ. Ngoài ra, thiết kế linh hoạt của cấu trúc xoắn ốc có thể hấp thụ hiệu quả ứng suất tạo ra do giãn nở nhiệt, giảm nguy cơ hư hỏng thiết bị do ứng suất nhiệt.

05/

Tính linh hoạt vận hành caoNó có thể được thiết kế dưới dạng cấu trúc-dòng đơn hoặc-dòng theo yêu cầu của quy trình để đạt được sự trao đổi nhiệt đồng thời của nhiều chất lỏng; và khu vực trao đổi nhiệt của thiết bị có thể được tùy chỉnh linh hoạt bằng cách điều chỉnh số vòng quấn xoắn ốc. Kích thước dao động từ vài mét vuông đến vài nghìn mét vuông, đáp ứng các nhu cầu trao đổi nhiệt khác nhau từ các thử nghiệm thí điểm quy mô nhỏ-đến quy mô sản xuất công nghiệp{4}}quy mô lớn.

Chức năng chính của sản phẩm

Truyền nhiệt và thu hồi nhiệt

Với chức năng cốt lõi, bộ trao đổi nhiệt vết thương xoắn ốc hiệu suất cao-có thể đạt được sự truyền nhiệt hiệu quả giữa chất lỏng nóng và chất lỏng lạnh và thu hồi nhiệt thải trong quá trình sản xuất công nghiệp (chẳng hạn như-hơi hơi sản phẩm trong các phản ứng hóa học và nhiệt thải từ khí thải luyện kim). Việc sử dụng nó để làm nóng sơ bộ nguyên liệu thô hoặc tạo ra hơi nước giúp giảm mức tiêu thụ năng lượng cho doanh nghiệp và phù hợp với các chính sách công nghiệp bảo tồn năng lượng và giảm phát thải.

Kiểm soát nhiệt độ chất lỏng

Nó có thể kiểm soát chính xác nhiệt độ của chất lỏng trong quá trình, chẳng hạn như đun nóng dầu thô trong các giải pháp phản ứng làm mát và lọc dầu trong quy trình dược phẩm. Đảm bảo rằng quy trình sản xuất hoạt động ổn định trong phạm vi nhiệt độ cài đặt để cải thiện chất lượng sản phẩm và hiệu quả sản xuất.

Chuyển pha

Thích hợp cho các quá trình ngưng tụ và bay hơi chất lỏng, chẳng hạn như trong quá trình xử lý khí tự nhiên, ngưng tụ khí tự nhiên ở nhiệt độ-cao thành khí tự nhiên hóa lỏng (LNG). Trong hệ thống làm lạnh, chất làm lạnh bay hơi để hấp thụ nhiệt và đạt được hiệu quả làm mát. Nó là thiết bị cốt lõi trong các quá trình chuyển pha trong lĩnh vực hóa học, điện lạnh và năng lượng.

Trộn chất lỏng và truyền nhiệt phân vùng

Thông qua thiết kế kênh dòng xoắn ốc độc lập, có thể đạt được sự trao đổi nhiệt đồng thời tách hoàn toàn hai chất lỏng, tránh lây nhiễm chéo-giữa các môi trường khác nhau. Thích hợp cho các ngành có yêu cầu độ tinh khiết chất lỏng cao, chẳng hạn như thực phẩm, dược phẩm và điện tử; một số thiết bị được thiết kế đặc biệt cũng có thể đạt được sự trộn nhẹ nhàng và trao đổi nhiệt của chất lỏng thông qua tối ưu hóa kênh dòng chảy.

Phạm vi ứng dụng sản phẩm

công nghiệp hóa dầu

Nó là thiết bị cốt lõi trong lọc dầu, công nghiệp hóa chất than và công nghiệp hóa chất tinh khiết, được sử dụng để trao đổi nhiệt và ngưng tụ trong các quy trình như chưng cất dầu thô, phản ứng hydro hóa, tách olefin và trung hòa axit-bazơ; Trong xử lý khí tự nhiên, nó được sử dụng rộng rãi trong các quy trình như khử nước khí tự nhiên, khử hydrocacbon và hóa lỏng (LNG) để xử lý môi trường khí tự nhiên có lưu huỳnh-áp suất cao,{2}}lưu huỳnh cao.

Công nghiệp năng lượng và điện

Trong các nhà máy nhiệt điện, nó được sử dụng để thu hồi nhiệt thải từ khí thải lò hơi và làm mát dầu bôi trơn tuabin hơi. Trong lĩnh vực năng lượng mới, nó được ứng dụng để trao đổi nhiệt trong các lò khử để sản xuất vật liệu silicon quang điện, kiểm soát nhiệt độ của chất điện phân pin lithium và các quá trình trao đổi nhiệt trong sản xuất năng lượng sinh khối và năng lượng hydro.

Công nghiệp thực phẩm và dược phẩm

Do vật liệu hợp vệ sinh và thiết kế cấu trúc, nó có thể được sử dụng để thanh trùng thực phẩm và đồ uống, cô đặc nước trái cây, sưởi ấm và làm mát các sản phẩm từ sữa. Trong ngành dược phẩm, nó được áp dụng để kiểm soát nhiệt độ trong các phản ứng tổng hợp thuốc, cô đặc và tinh chế dung dịch thuốc, đồng thời đáp ứng các yêu cầu vệ sinh của chứng nhận GMP.

Công nghiệp luyện kim và sản xuất giấy

Trong các quá trình luyện kim, nó được sử dụng để trao đổi nhiệt trong nước làm mát của lò luyện kim và để làm mát và kết tinh kim loại nóng chảy; trong ngành công nghiệp giấy, nó được sử dụng để sưởi ấm và làm mát bột giấy và thu hồi nhiệt thải từ nước thải sản xuất giấy, từ đó đạt được khả năng tái chế tài nguyên.

Ngành kỹ thuật hàng hải và đóng tàu

Với cấu trúc nhỏ gọn và khả năng chống rung tốt, Ứng dụng bao gồm xử lý dầu khí trên giàn khoan ngoài khơi, trao đổi nhiệt nước làm mát cho động cơ hàng hải và thu hồi nhiệt trong quy trình khử mặn nước biển. Thích ứng với điều kiện phun muối cao và rung động cao trong môi trường biển.

Ngành điện lạnh và điều hòa không khí

Là thành phần trao đổi nhiệt cốt lõi trong thiết bị làm lạnh và bơm nhiệt, nó thực hiện sự bay hơi và ngưng tụ của chất làm lạnh, cải thiện hiệu suất làm mát/sưởi ấm và được sử dụng rộng rãi trong hệ thống điều hòa không khí trung tâm của các tòa nhà thương mại lớn, hệ thống lạnh công nghiệp và các tình huống khác.
